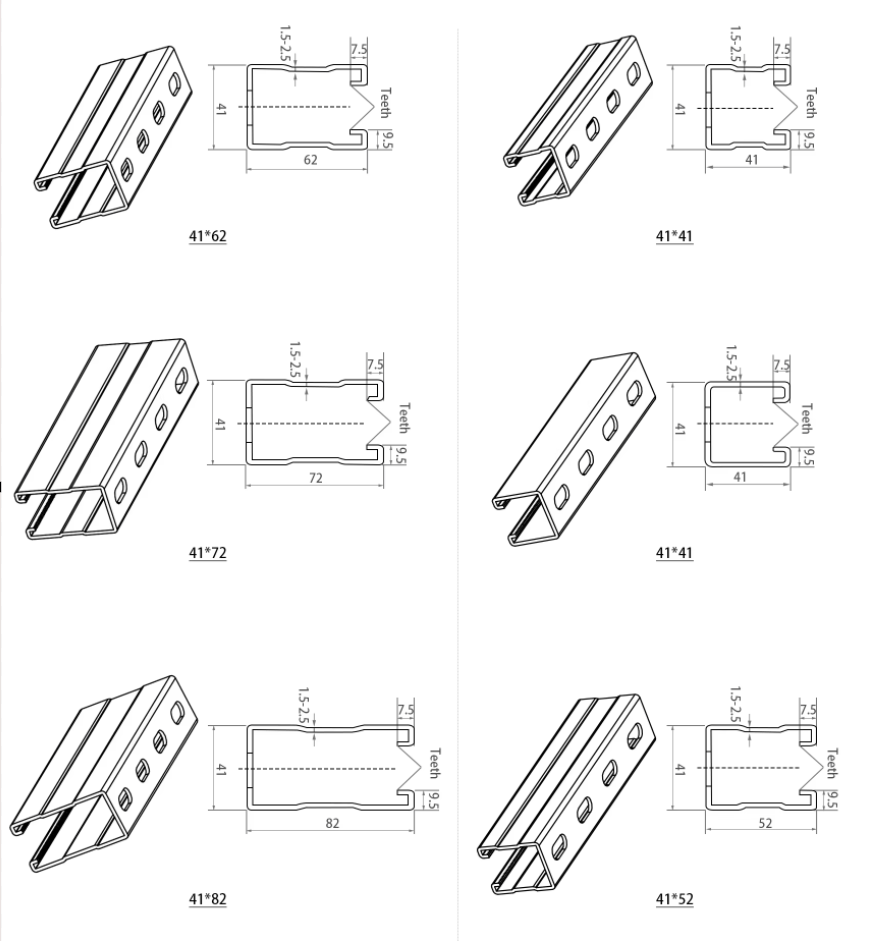

光伏支架版型图：

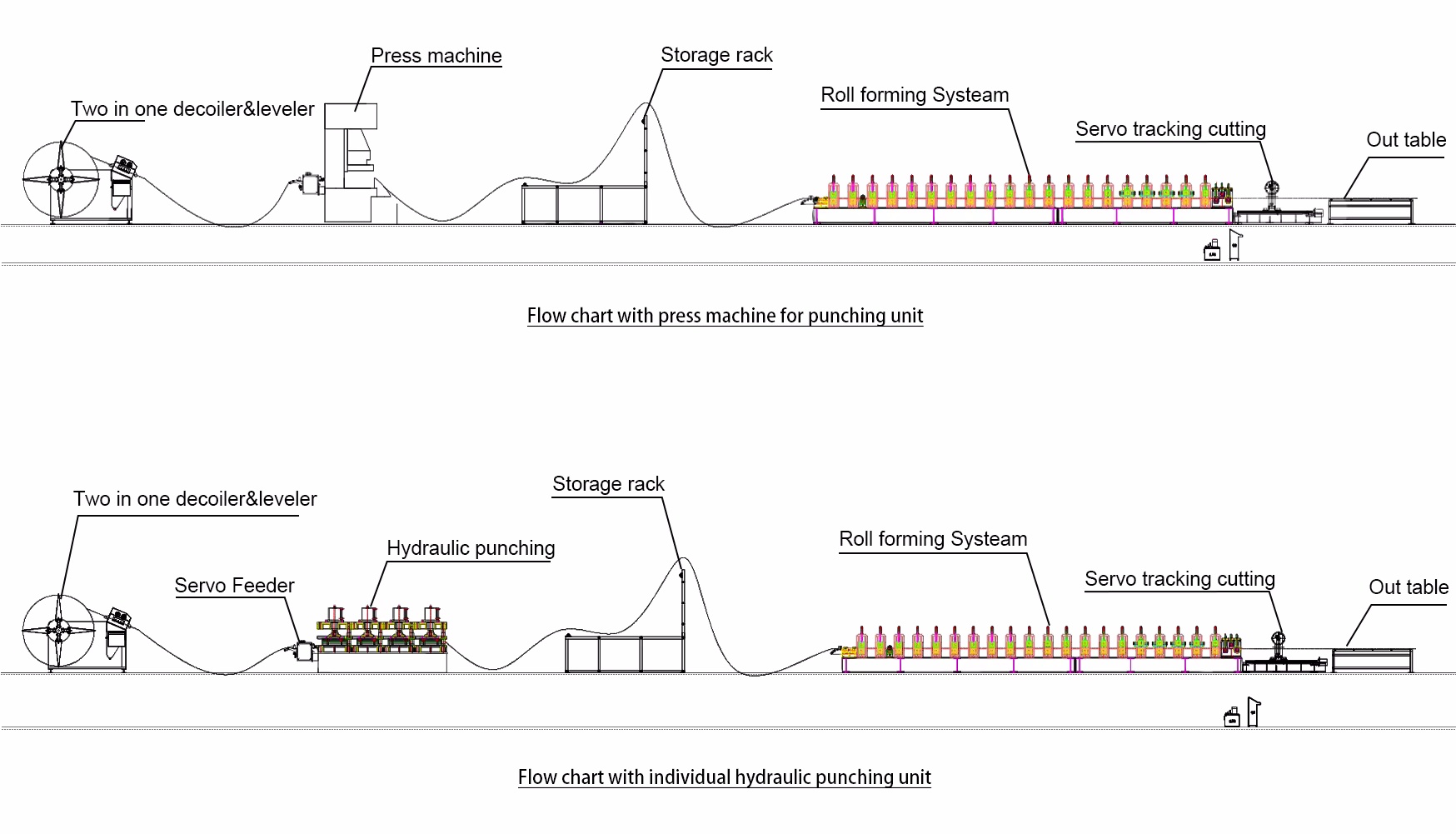

光伏支架生产线：
生产线参数：
| 光伏支架压型机 | ||
原材料 | A) 镀锌 | 厚度(MM): 1.5-2, 2-2.5mm |
| B) 热压、冷压钢 | ||
| 屈服强度 | 250 – 550 Mpa | |
| 抗拉力 | G250 Mpa-G550 Mpa | |
| 开卷机 | 液压开卷机 | |
| 冲压系统 | 液压冲孔装置 | * 冲压 |
| 成型排数 | 24排 | * 根据版型设计 |
| 传动方式 | 齿轮箱 | |
| 机架结构 | 铸铁牌坊 | |
| 成型速度 | 15-20(M/MIN) | |
| 轮材质 | GCr 15 | * Cr12Mov (可选择的) |
| 切断方式 | 液压切断 | * 前剪(可选择的) |
| 变频器品品牌 | 台达 | * 西门子(可选择的) |
| PLC品牌 | 台达 | * 西门子 (可选择的) |
| 电压 | 380V 50Hz 3ph | * 根据要求设计 |
| 机器颜色 | 工业蓝色 | * 根据客户要求 |

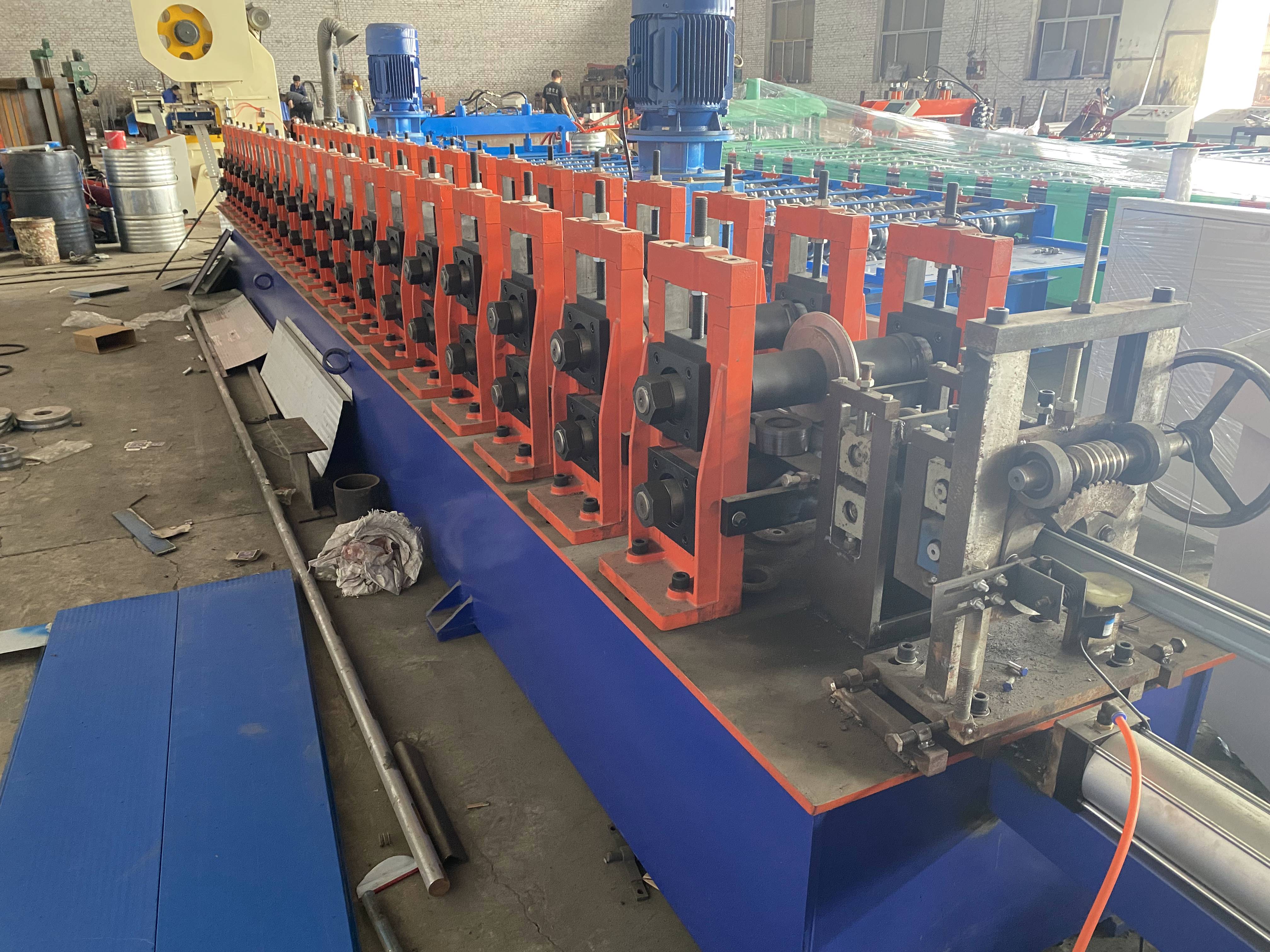

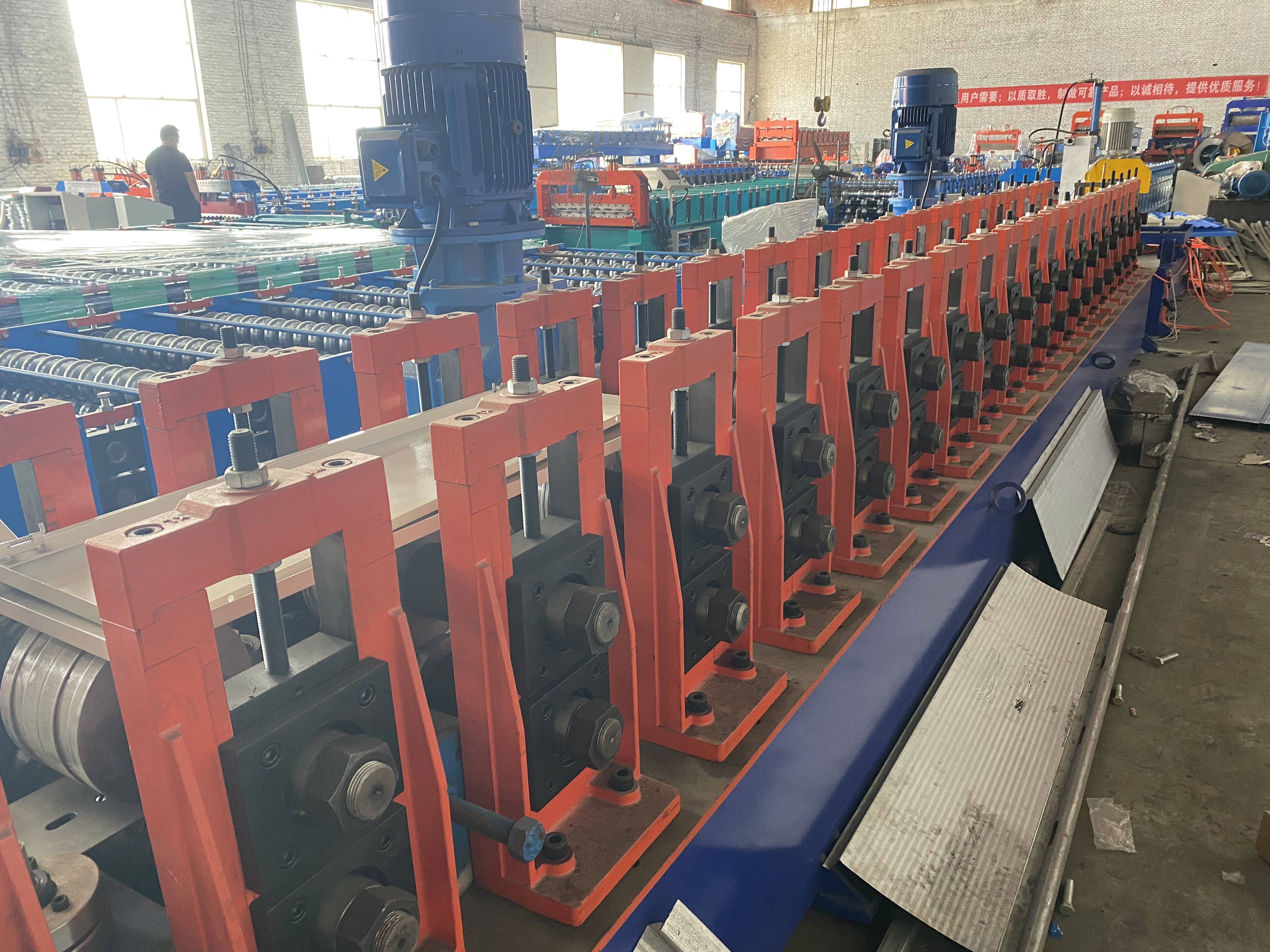

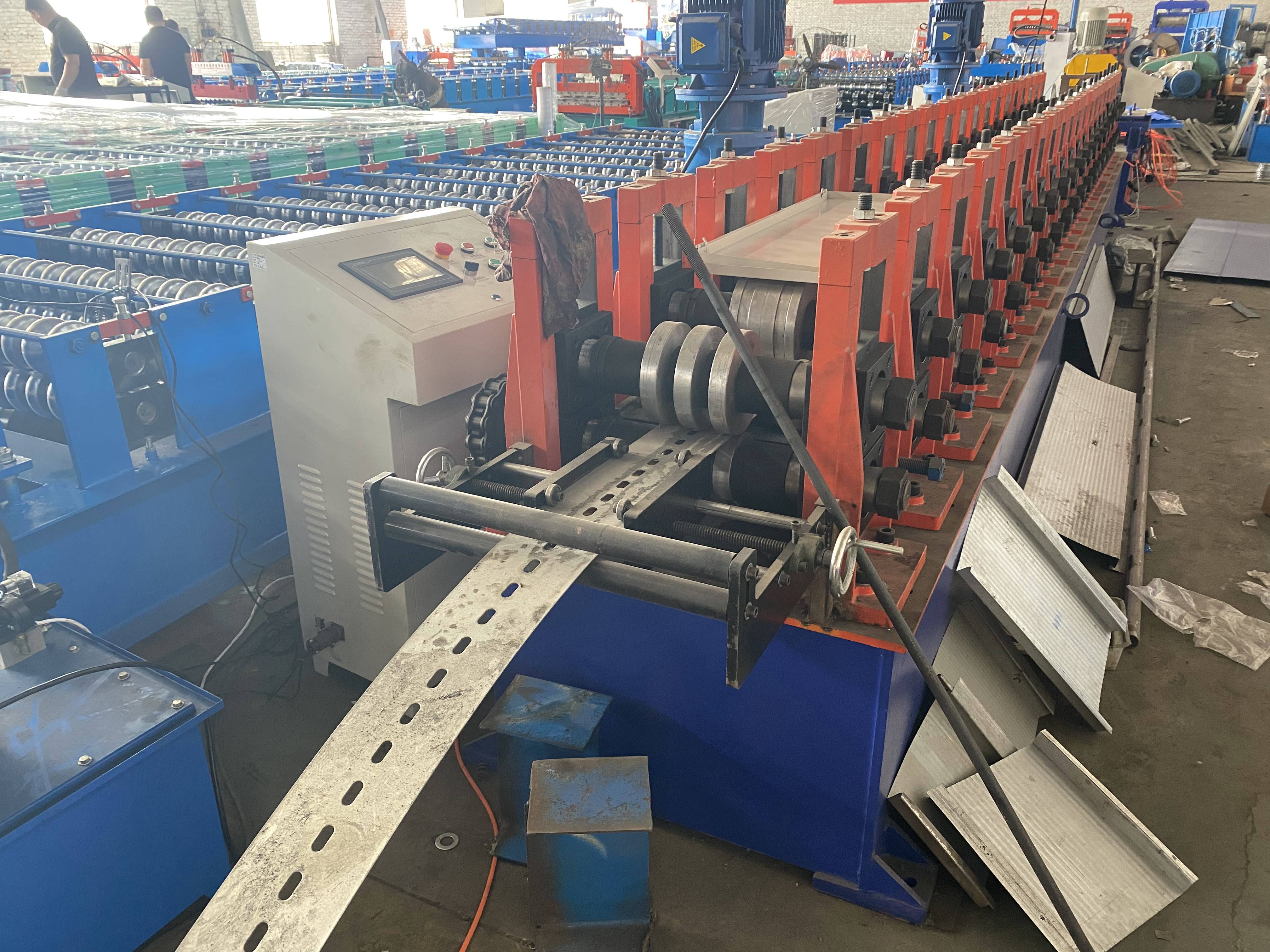

生产细节：

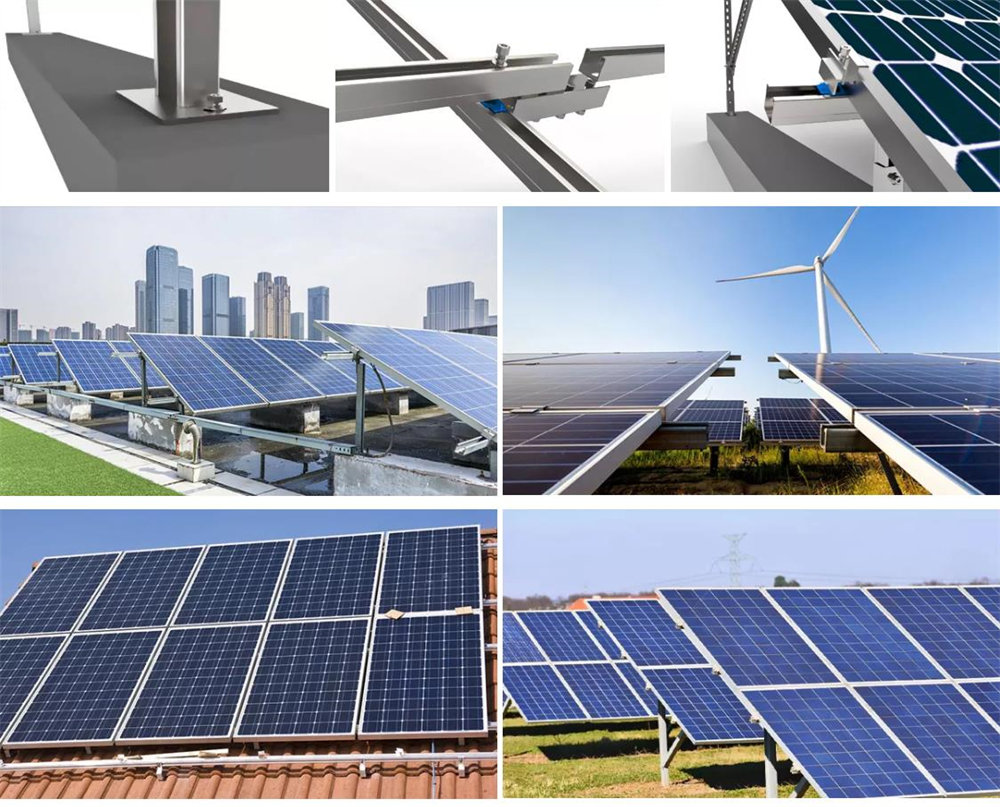

生产应用：
